Metoda Kesetimbangan Titik Simpul (Buhul) dalam Konstruksi Balok Sederhana

Metoda Kesetimbangan Titik Simpul (Buhul). dalam Konstruksi Balok Sederhana
Metoda ini menggunakan prinsip bahwa jika stabilitas dalam titik simpul terpenuhi, berlaku hukum bahwa jumlah komponen reaksi Σ R harus sama dengan nol, Σ Rh = 0, Σ RV = 0, Σ RM = 0. Dengan begitu gaya batang pada titik simpul tersebut dapat ditentukan besarnya. Metoda ini meliputi dua cara yakni secara analitis dan grafis.

Tahapan yang perlu dilakukan untuk menentukan gaya batang pada struktur rangka batang adalah sebagai berikut.
− Memeriksa syarat kestabilan struktur rangka batang
− Menentukan besar gaya reaksi dudukan
− Menentukan gaya batang di tiap simpul dimulai dari simpul pada
salah satu dudukan.
− Membuat daftar gaya batang

Secara grafis, skala lukisan gaya harus ditentukan lebih dahulu baru kemudian melukis gaya yang bersesuaian secara berurutan. Urutan melukis dimaksud dapat searah dengan jarum jam atau berlawanan arah jarum jam.

Contoh soal

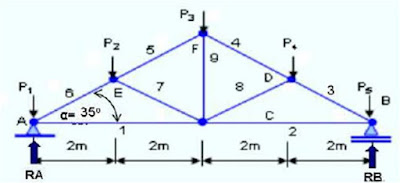

Tentukanlah besar seluruh gaya batang dari struktur rangka pada gambar
2.25 jika P1 = P6 = 250 kg, P2 = P3 = P4 = 500 kg, L FAB = 35o, bentang AB
= 8 meter.


Penyelesaian:
1. Memeriksa kestabilan struktur: 9 = 2*6 – 3 (ok)
2. Menentukan komponen reaksi

Σ MA = 0
- RB*8+P5*8+P4*6+P3*4+P2*2 = 0
RB = (250*8+500*6+500*4+500*2)/8
RB = 1000 kg

Σ MB = 0
-RA*8-P1*8-P2*6-P3*4-P4*2 = 0
RA= (250*8+500*6+500*4+500*2)/8
RA = 1000 kg

Σ P = Σ R
P1+P2+P3+P4+P5 = RA + RB
2000 = 2000 (ok)
